6 Vedlegg

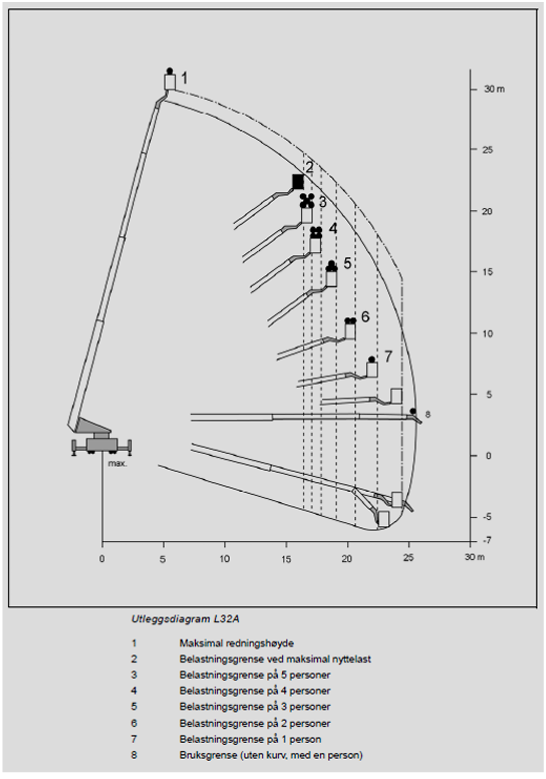

Diagram for stigebil til Halden brannvesen

Dette er et diagram som teksten ved siden av viser til. - Klikk for stort bilde

Maksimal vertikal rekkevidde som kan forutsettes for høyderedskaper er 32 meter, målt fra laveste punkt på oppstillingsplass til gulv i øverste etasje).

Maksimal horisontal rekkevidde som kan forutsettes for høyderedskaper er vist i Figur 1, Rekkevidde for høyderedskaper.

Figuren tar utgangspunkt i en oppstillingsplass med lengde på 14 meter og bredde på 6,5 meter.

Avstand fra senter på oppstillingsplass inn til byggets fasade bør ikke være mindre enn 6 meter.

Skal figur 1 fravikes ta kontakt med brannvesenet .

Den horisontale rekkevidden som kan forutsettes for høyderedskaper (R=14,5 meter).











Vendehammer

Dette er et bilde av en skisse over en veistrekning merket med punkter som teksten ved siden av viser til. - Klikk for stort bilde
Kjøretøy, mål, Brann
Kjøretøy - målABCR1R2
Lastebil4,015,018,010,010,0
Liten lastebil4,011,011,05,08,0
Personbil3,07,07,05,05,0

Prinsippskisse for etablering av tilførselsvei og oppstillingsplass
